技術特點
- 高精度測量
精度高達1% - 測量范圍大
選用不同型號的傳感器，可實現口徑 DN15 ~ DN6000mm 管道流量的測量。 - 充電電源
內置大容量鎳氫充電電池，可支持流量計連續工作20小時以上。采用電源適配器充電，可實現不間斷測量。 - 內置打印機
既可實現即時屏幕打印，還可以定時打印提前設定的多達20余項的測量結果。 - 數據存儲
可將提前設定的多達20余項的測量結果存儲至SD卡內，便于數據的分析與統計。 - RS485通訊接口
可將設置的參數和測量結果上傳至微機。 - 多種輸入、輸出信號
輸出信號：4-20mA、脈沖信號、繼電器信號
輸入信號：3路4-20nnA

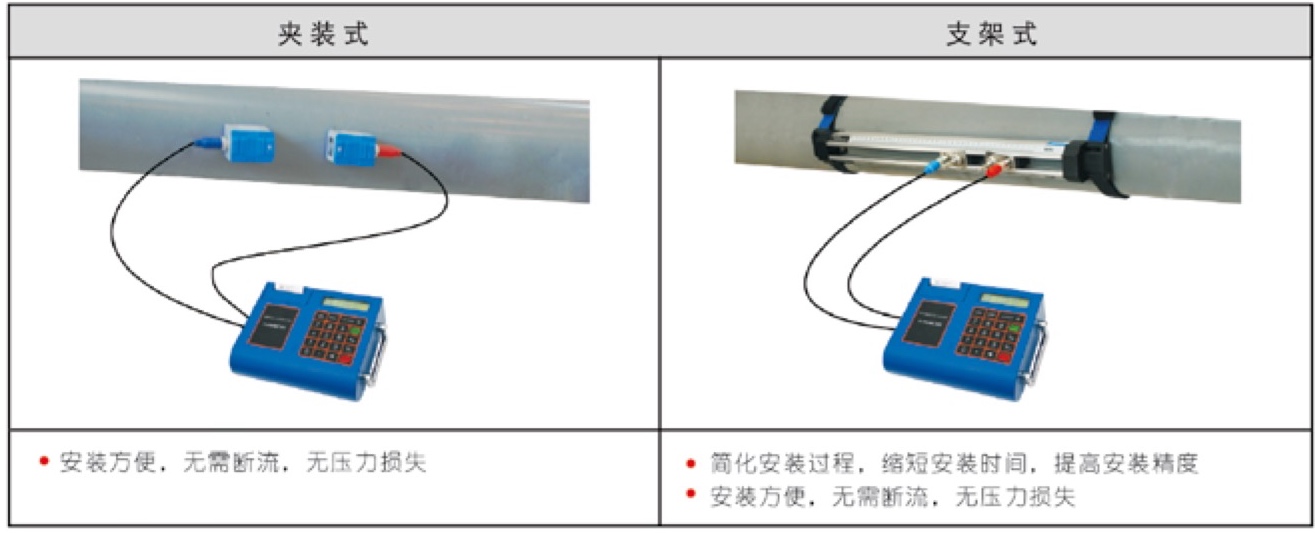

流量測量組成圖

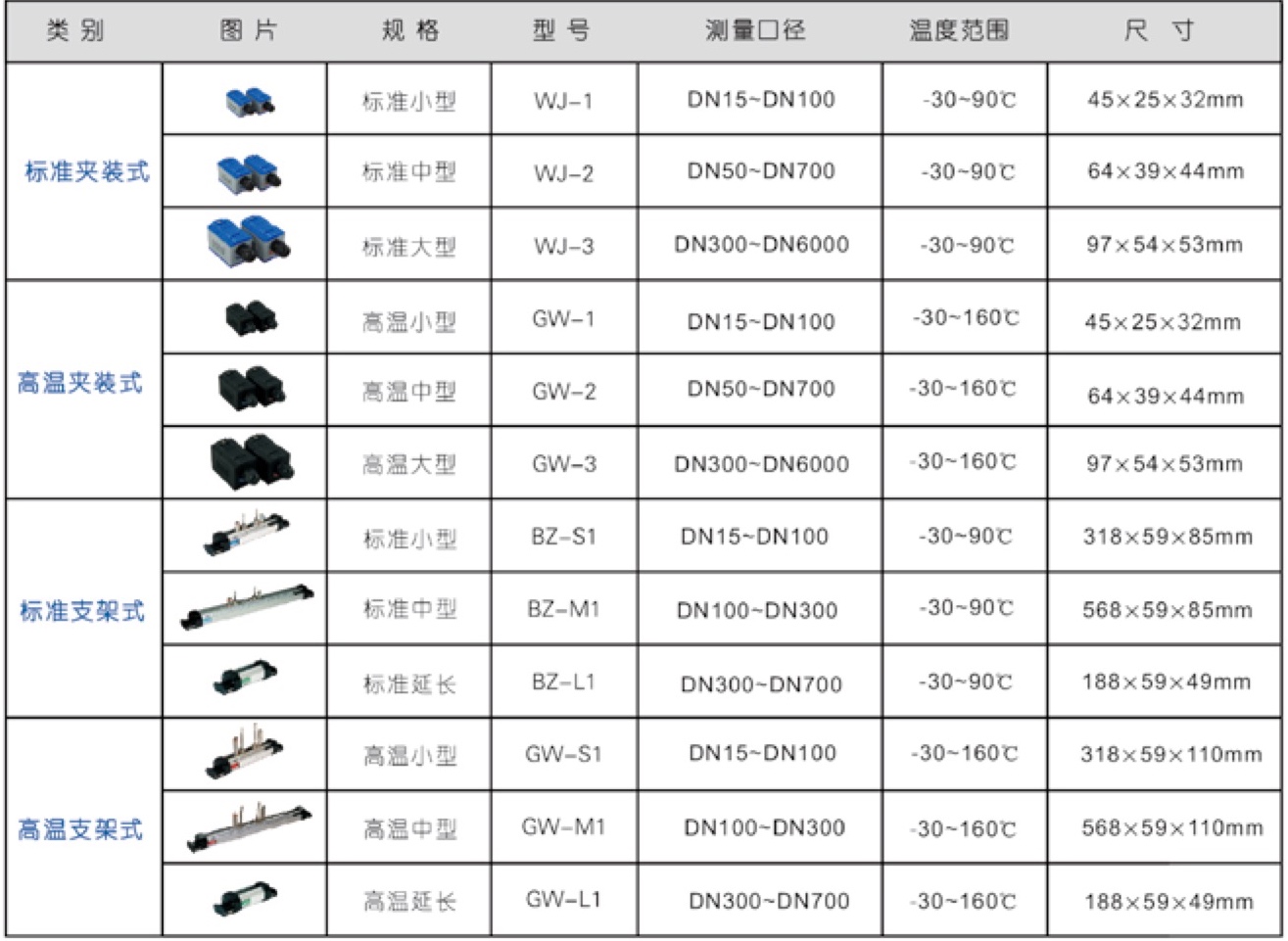

可選配的流量傳感器
注：詳細參數，請參閱《超聲波流量計傳感器》介紹。

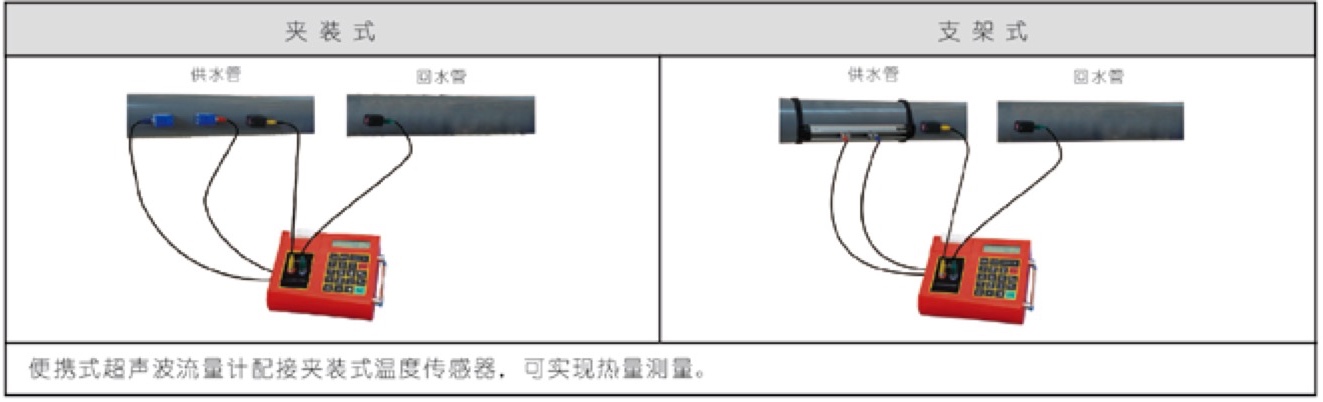

熱量測量組成圖
典型應用
- 熱電廠
- 熱力公司
- 換熱站
- 空調制冷
- 節能減排

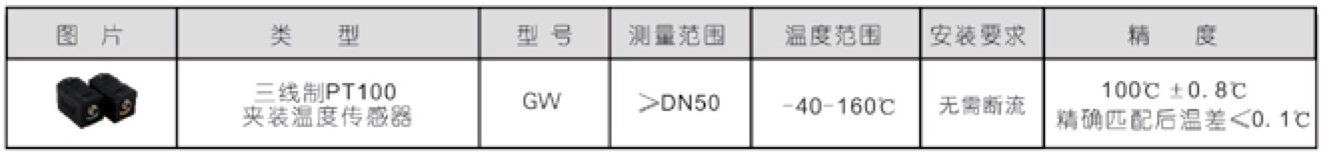

可選配溫度傳感器
注：詳細參數，請參閱《超聲波流量計溫度傳感器》介紹。

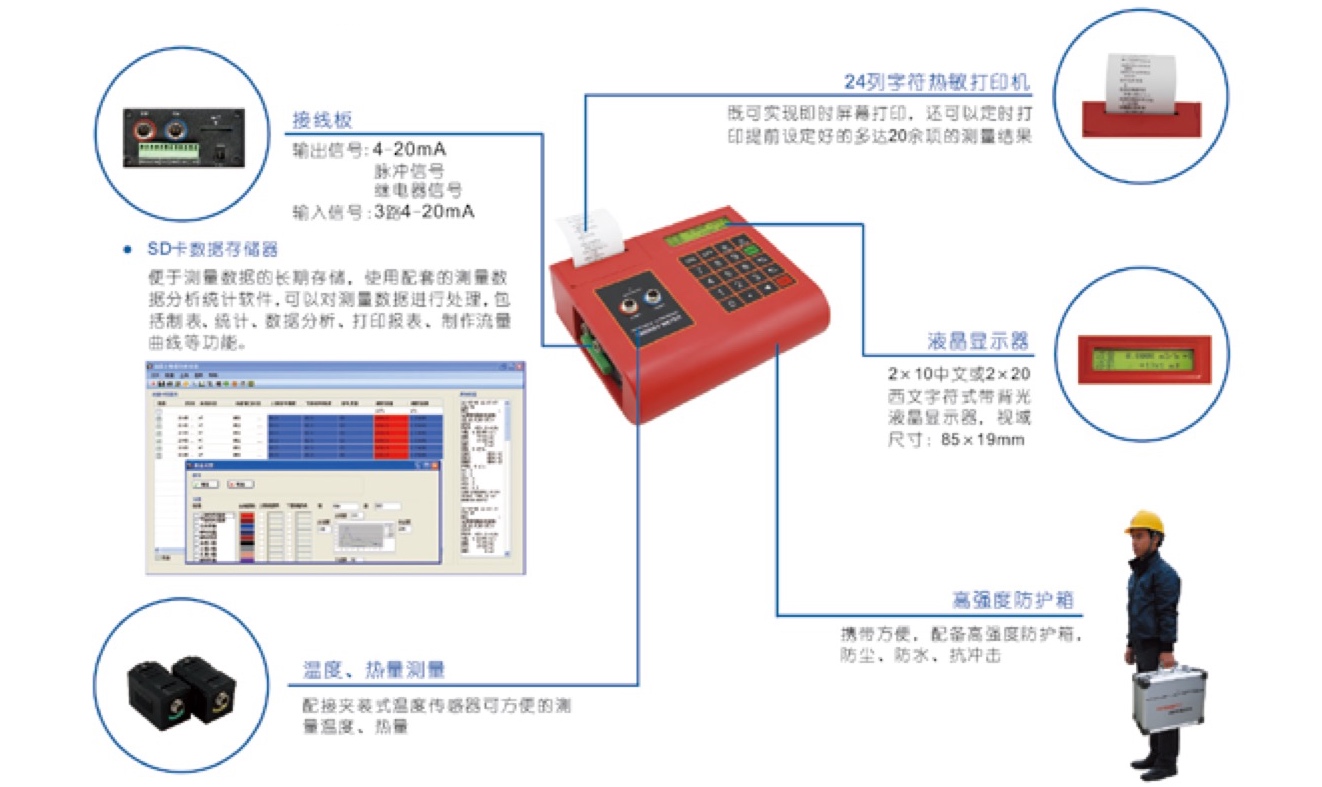

主要部件特點說明
基本技術參數
|
類 別 |
性能、參數 |
|
|
主 機 |
原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
|
精 度 |
流量：優于 ±1％ |
|
|
顯 示 |
可連接2 x 10背光型漢字或者2 x 20字符西文型液晶顯示器，支持中、英、意三種語言 |
|
|
信號輸出 |
1路4-20mA電流輸出，阻抗0~1K，精度0.1%（選配） |
|
|
1勝OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） |
||
|
1路繼電器輸出 |
||
|
信號輸入 |
3路4-20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 |
|
|
可連接三線制PT100鉑電阻，實現熱量測量 |
||
|
數據接口 |
隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODRUS等協議 |
|
|
數據記錄 |
熱敏打印機、外置SD卡，容量可達2G |
|
|
管道情況 |
管 材 |
鋼、不誘鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
|
管內徑 |
15-6000mm |
|
|
直管段 |
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
|
|
測量介質 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
溫度：-30~160℃ |
|
|
濁 度 |
10000ppm且氣泡含量小 |
|
|
流 速 |
0~±10m/s |
|
|
工作環境 |
溫 度 |
主機：-20-60℃；流量傳感器：-30-160℃ |
|
濕 度 |
主機：85%RH；傳恐器防護等級P67 |
|
|
電 源 |
8節內置1. 2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作20小時，選配4-20mA輸出信號，可連續工作8小時。AC90-260V電源適配器，可實現不間斷測量。 |
|
|
功 耗 |
1.5W |
|

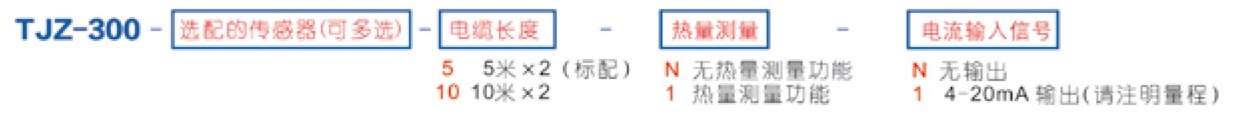

選型編號
