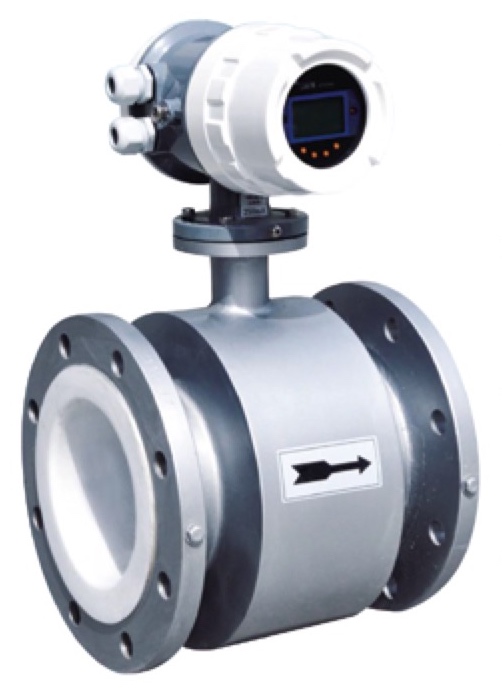

TJZ-700 電磁流量計

工作原理

TJZ-700型電磁流量計采用當代電磁流量最新技術制造，具有下列特點： a) 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響； b) 側量管內無阻礙流動部件，無壓損，直管段要求較低； c) 系列公稱通徑 DN6 ~ DN3000。傳感器襯里和電極材料有多種選擇； d) 轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達 1500:1 ； e) 轉換器可與傳感器組成一體型或分離型； f) 轉換器采用16位高性能微處理器，2 x 16LCD 顯示，參數設定方便，編程可靠； g) 流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量：可顯示正、反向流量，并具有多種輸出：電流、脈沖、數字通訊、HART； h) 轉換器采用表面安裝技術（SMT)，具有自檢和自診斷功能； i) 橡膠和聚氨酯襯里傳感器為本質沉浸結構； j) 防爆型儀表可用于相應的防爆場所； k) TJZ-700 型電磁流量計用于測量封閉管道中導電液體和漿液的體積流量，適用于化工、電力、冶礦、石油、給排水、造紙、醫藥、食品等部門。

性能參數

整機和傳感器

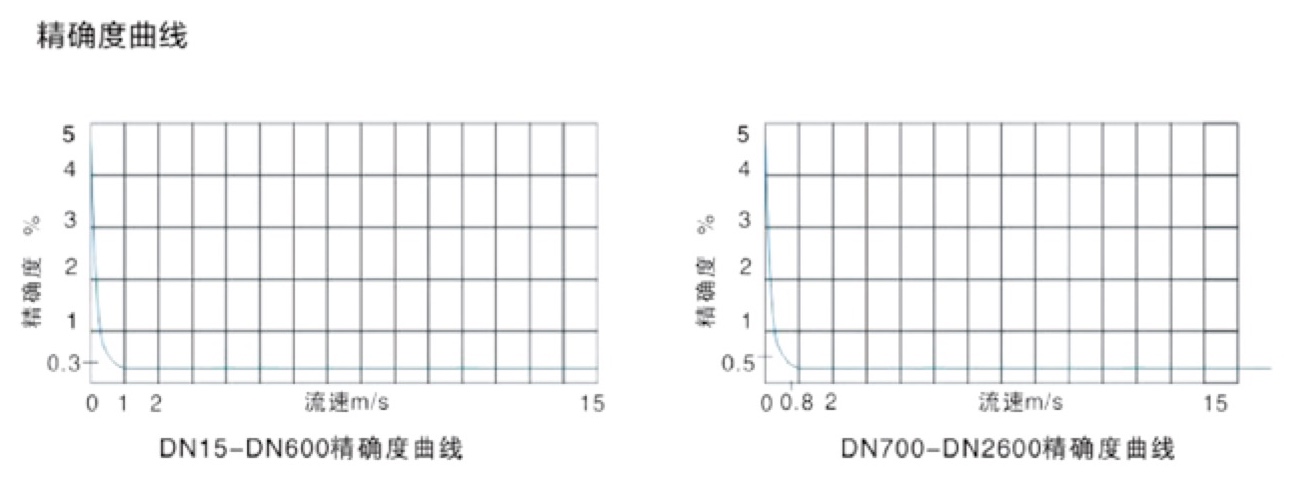

* DN700-DN2600，特殊訂貨精確度可達示值的 ±0.3%（流速 ≥ 1m/s）或 ±3mm（流速 1m/s）。

** —可特殊提供 0.2% 精確度流量計。

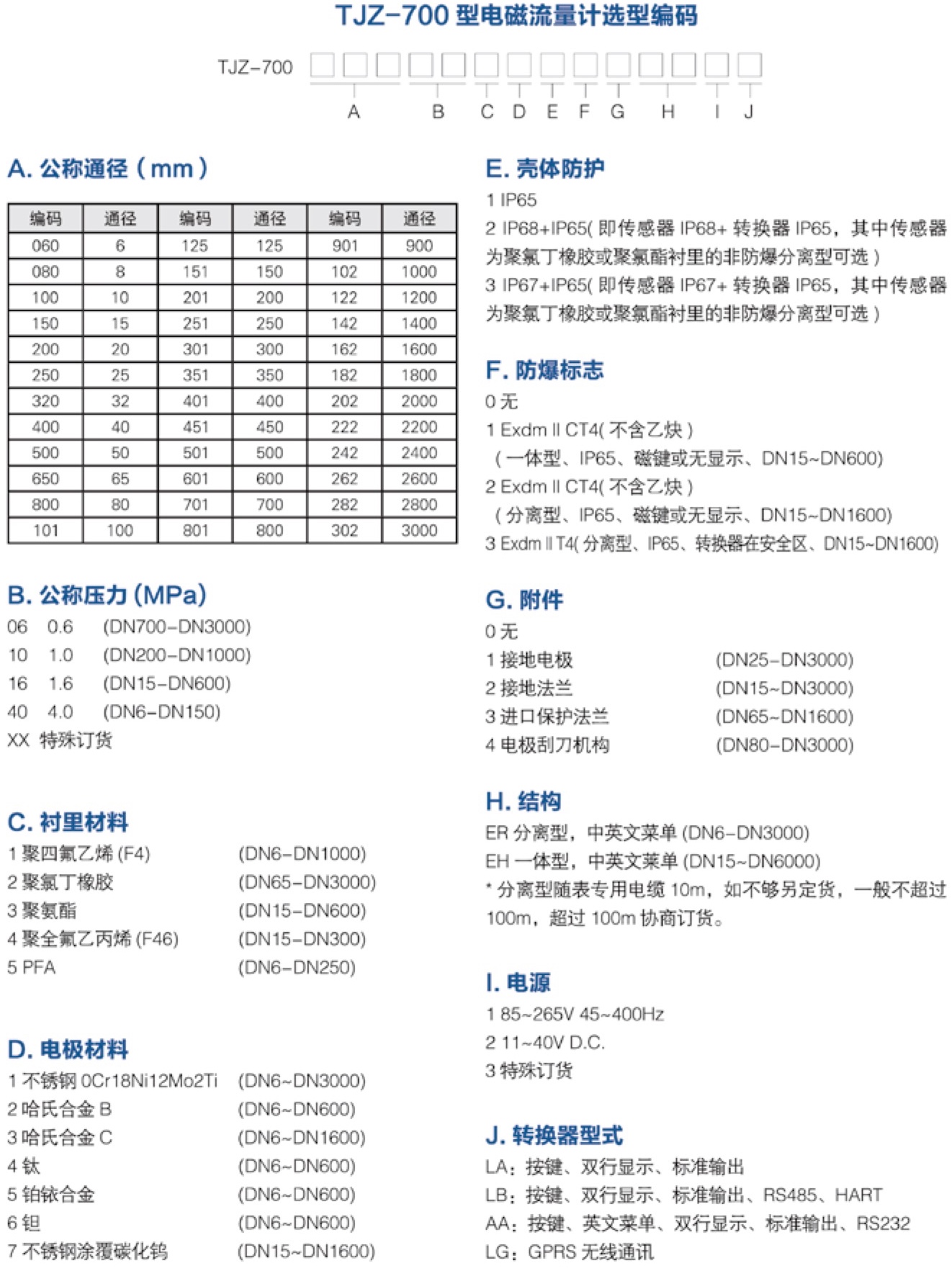

產品選型編碼

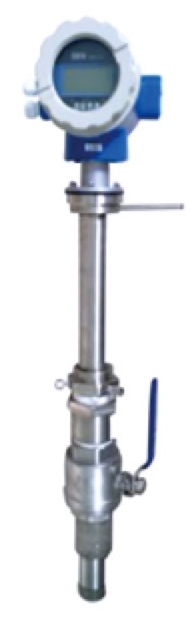

TJZ-700-CR 電磁流量計傳感器

產品簡介

TJZ-700型插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，根據尼庫拉磁(NIKURADS)原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新手段。

工作原理

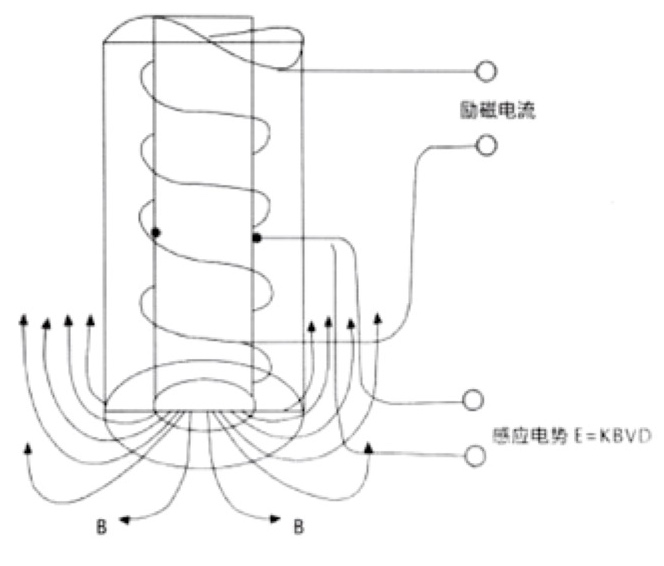

插入式和管道法蘭式電磁流量計一樣，都是根據法拉第電磁感應定律工作。

如圖所示

功能特點

　　插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。

　　適用于水、污水、酸、強堿等導電率在 5μs/cm 以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流體復雜變化，特別適用于供排水管道的流量測量。

　　流量計機械可動部件，轉換器采用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s ~ 10m/s）。

　　流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求?？膳c任何標準二次儀表連接。

　　(A) 4-20mA電流輸出；

　　(B) 可設置脈沖輸出；

　　(C) RS485接口、HART通訊協議、MODRUS協議。

• 量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量。
• 正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）。
• 上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電輸出（用戶可選）。
• 空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警。
• 斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會丟失，EEPROM可保存設定參數和累積值。
• 小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號。
• 儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩。
• 轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的 IP68。

主要技術指標
